<{配资之家}>采用Intel LGA 1151封装技术的五个处理器介绍，你知道几个？

采用Intel LGA 1151封装技术的处理器较多，下面列举并简单介绍其中五个：

一、英特尔Core i7-6700

英特尔Core i7-6700处理器，默认主频为3.4GHz，最大睿频为4.0GHz，四核心八线程，8MB三级缓存，采用14纳米制作工艺，热设计功耗(TDP)为65W。Intel 酷睿i7 6700处理器内置英特尔核心显卡530。采用LGA 1151接口。

二、英特尔Core i5-6500

英特尔Core i5-6500处理器，默认主频为3.2GHz，最大睿频为3.6GHz，四核心四线程，6MB三级缓存，采用14纳米制作工艺，热设计功耗(TDP)为65W。Intel 酷睿i5 6500处理器内置英特尔核心显卡530。采用LGA 1151接口。

三、英特尔至强处理器E3-

英特尔至强处理器E3-，默认主频为3.4GHz，最大睿频为3.8GHz，四核心八线程，8MB三级缓存，采用14纳米制作工艺，热设计功耗(TDP)为80W。采用LGA 1151接口。

四、英特尔奔腾 G4560

英特尔奔腾 G4560处理器，主频为3.5GHz，双核心四线程，3MB三级缓存，采用14纳米制作工艺，热设计功耗(TDP)为54W。采用LGA 1151接口。

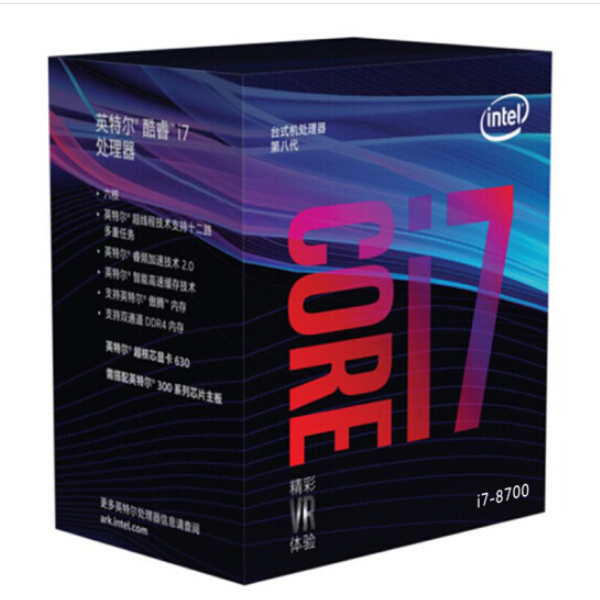

五、英特尔Core i7-8700

英特尔Core i7-8700处理器，默认主频为3.2GHz，最大睿频为4.6GHz，六核心十二线程，12MB三级缓存，采用14纳米制作工艺，热设计功耗(TDP)为65W。采用LGA 1151接口。

扩展资料

LGA封装技术

LGA全称是Land Grid Array，直译过来就是栅格阵列封装，与英特尔处理器之前的封装技术 478相对应，它也被称为 T。说它是“跨越性的技术革命”，主要在于它用金属触点式封装取代了以往的针状插脚。，顾名思义，就是有1151个触点。

过去英特尔处理器的封装技术采用的是，也被称为 T，采用的是针状插接技术。而LGA的封装技术则是采用的点接触技术（触点）。因为从针脚变成了触点，所以采用LGA接口的处理器在安装方式上也与现在的产品不同，它并不能利用针脚固定接触，而是需要一个安装扣架固定，让CPU可以正确地压在露出来的具有弹性的触须上。
